Calculadora de Banco de Capacitores para corregir el bajo factor de potencia.
Requiere KVAR
Uno de los datos que introdujo es incorrecto.
*Los valores deberán introducirse en decimales. Ejemplo:
KW
100
FP Actual
0.87
FP Deseado
0.99
Envianos un correo electronico a ventas@prosea.com.mx con tu recibo de cfe donde se muestra el cargo excedente por factor de potencia y demanda maxima y nosotros calculamos tu banco de capacitores y te proponemos el mejor opcion sin costo alguno.

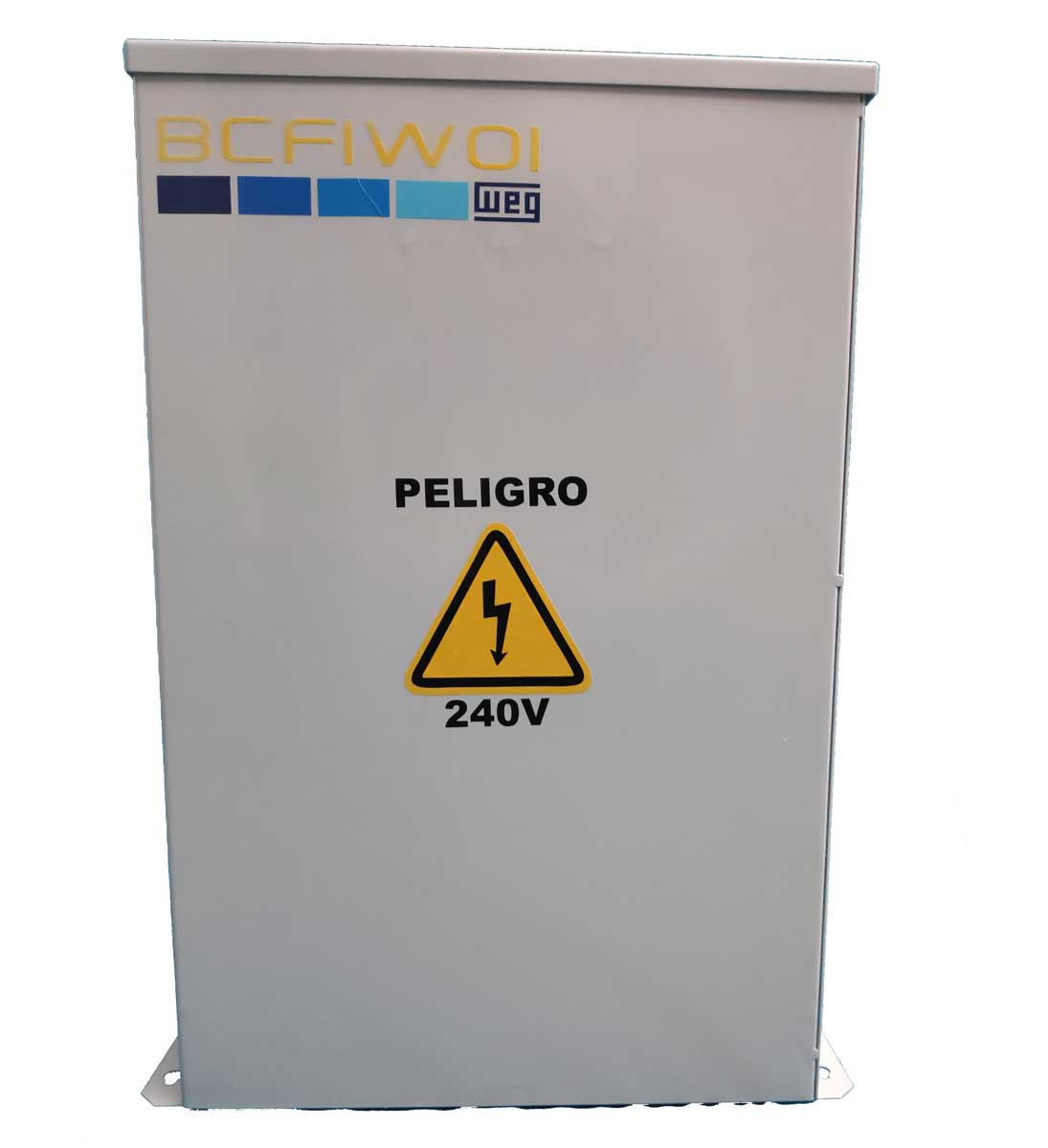

Banco de capacitores fijo con interruptor termomagnetico.
Los bancos de capacitores fijos incluyen un interruptor termo magnético para su protección, son fabricados en gabinete NEMA 12.
Banco de capacitores fijos con interruptor termo magnético:
Interruptor termomegnético de alta confiabilidad
Capacitor tipo seco encapsulado
Desconectador de seguridad por sobrepresión
Expectativa de vida: 100, 000 h
Normas Standard IEC 831-1/2 y NMX-J-203
Rango de voltaje: 240V / 480 VCA
Frecuencia nominal: 60Hz
Tolerancia de capacitancia: ± 5%
Pérdida dieléctrica: < 0.4W/kVAr
Temperatura ambiente: -25°C a +50°C
Máxima tensión admisible: 1.1Vn (Durante 8 h por 24 h de operación)
Máxima corriente admisible: 1.3In
Máximo ∆V/∆T admisible: 30V/µs
Normas de referencia: IEC 831 /1-2 VDE 560/4
Tensión de aislamiento: 3kV
Resistencias de descarga: conexión permanente, las resistencias de descarga son calculadas
para asegurar una descarga del capacitor a menos de 50 V en un minuto después de interrumpir la
energía. Terminales: por medio de zapatas al interruptor.
Entrada de cable: por medio de tapa superior del gabinete.
Material de cubierta: gabinete de acero, color gris RAL 7035
Colocación: montaje en pared
Servicio: uso interior
Protección: IP65 NEMA1 (NEMA 3R sobre pedido).
Codigo
Capacidad
Voltaje
Precio
12980567
BCFIW01 5KVAR
480VAC
$3,763

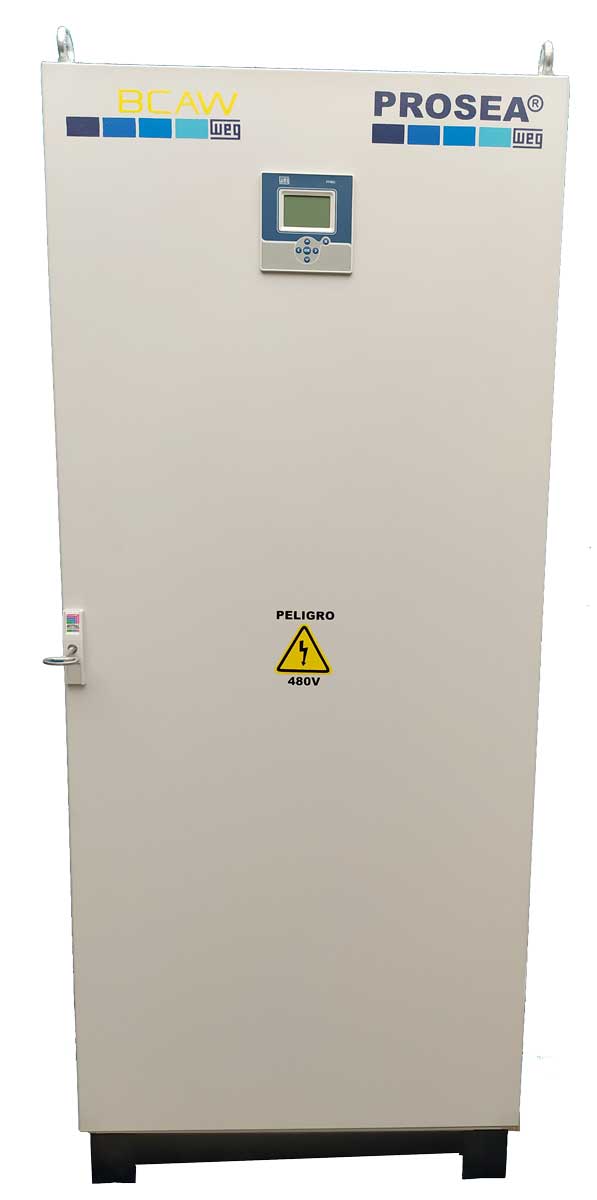

Banco de capacitores automático
Banco de capacitores automáticos en gabinete NEMA 12, con interruptor termo magnético principal, fusibles ultra rápidos, contactor para maniobra de capacitores, controlador en panel para corregir el factor de potencia.
El banco automático de capacitores WEG consiste de:
Desde 1 hasta 12 capacitores trifásicos.
Controlador de energía reactiva línea PFW03 con medición avanzada en 3 fases, alarmas, fallas, (I,V,FP,%THD(I),%THD(V),Fasores, Espectro Armónico, termostato y comunicación RS485). interruptor termomagnético como protección principal
Gabinete de acero al carbón marca RITTAL grado de protección IP55
Contactores para maniobra especial de capacitores con resistencia de precarga para evitar In-Rush.
Interruptor Termomagnético con bloque de distribución para proteccion principal
Transformador de control 480-240/127 Vca con protección
Porta Fusibles seccionador por cada Sección con fusibles limitadores de corriente Gl/Gg.
Transformador de corriente tipo toroidal de núcleo cerrado
Transformador de control 480-240/127 Vca con protección
El banco de capacitores WEG se puede equipar con varias opciones, tales como reactores para trabajar en redes contaminadas por armónicas, filtros antipolvos, ventiladores interruptores y luz de cortesía.
Perdidas muy Bajas
Las pérdidas totales del capacitor son menores a 0.5 Watt por kVAr, las pérdidas totales del banco automático (sin reactores), incluyendo los accesorios, tales como el controlador del FP y los contactores, son menores a 1.5 Watt por kVAr.
Larga Vida
Las propiedades del capacitor de bajas pérdidas y de auto regeneración, garantizan una larga vida del banco automático de capacitores WEG.
Diseño comparto, Fácil de instalar
El banco automático de capacitores WEG tiene dimensiones generales compactas y un acceso para cables de alimentación para su fácil instalación.
Alta Confiabilidad
El banco de capacitores WEG incorpora las características, altamente eficientes, de la tecnología de los capacitores WEG tipo seco. El uso del Controlador de energía reactiva línea PFW03 y de contactores para cargas capacitivas con resistencias de precarga, asegura una alta confiabilidad del equipo. Los capacitores WEG cumplen con requerimientos superiores a la norma europea IEC 831-1&2.
Codigo
Capacidad
Voltaje
Pasos
Precio
12487073
BCAW 30KVAR
480V
3
$41,979

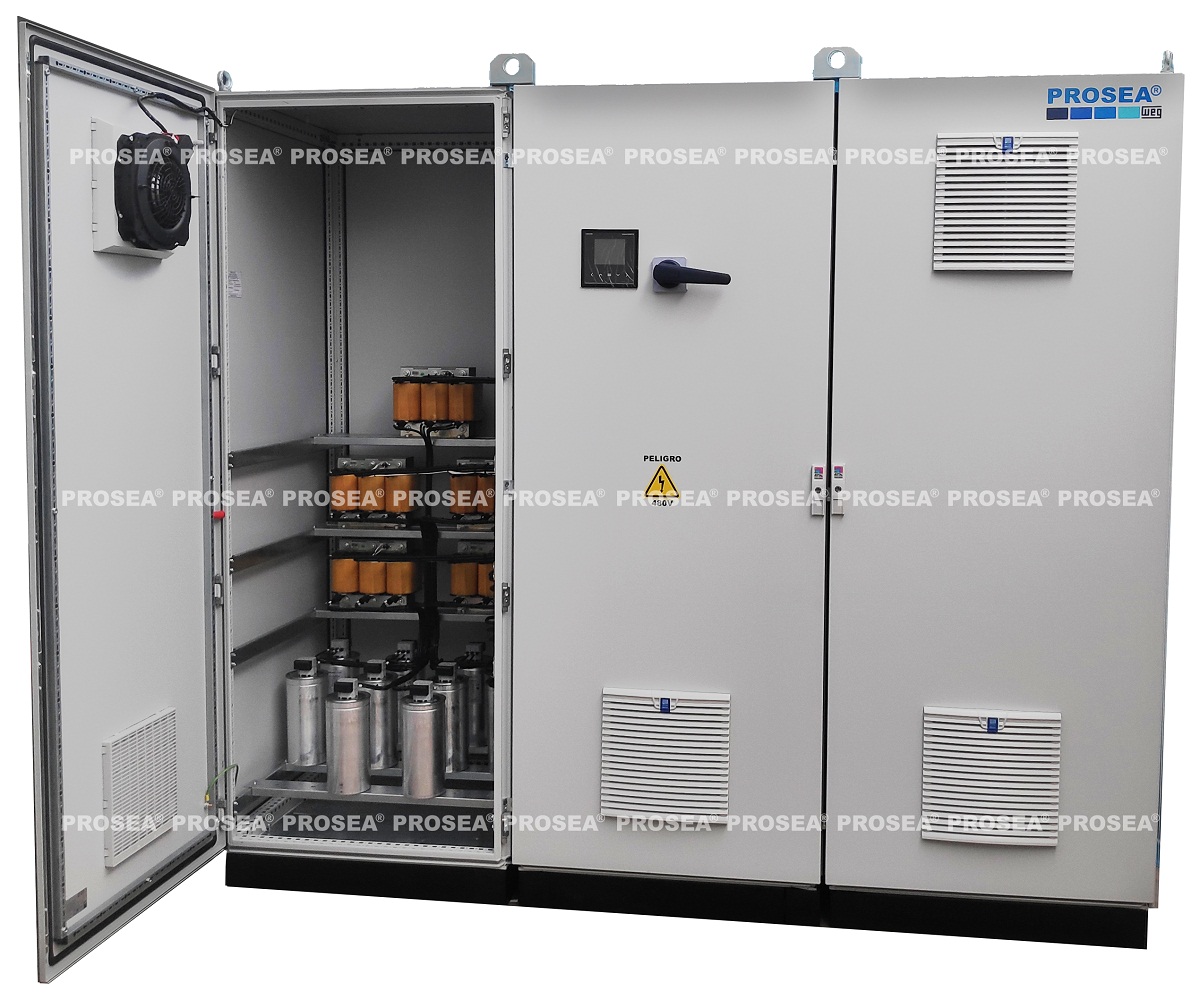

Banco de capacitores automático con Filtro de Rechazo Armónico
Banco de capacitores automáticos con filtros al 7% y 14% y potencia desde 30 Kvar Hasta 1000 Kvar Tensión Nominal 240-480 Vca.
¡150,000 horas de vida útil! y ¡60 Meses de Garantía!.
El banco automático de capacitores WEG consiste de:
Hasta 20 capacitores trifásicos con resistencia de descarga.
Controlador de energía reactiva línea PFW03 con medición avanzada en 3 fases, alarmas, fallas, (I,V,FP,%THD(I),%THD(V),Fasores, Espectro Armónico, termostato y comunicación RS485). interruptor termomagnético como protección principal
Armazón del armario chapa de acero, 1.5mm, con puerta de chapa de acero 2.0mm, color RAL 7035, Grado de protección según IEC 60 529: IP55 (NEMA 12), con estribos de montaje en la profundidad del armario.
Reactancia de rechazo armónico.
Contactores para maniobra especial de capacitores con resistencia de precarga para evitar In-Rush.
Interruptor Termomagnético con bloque de distribución para proteccion principal
Transformador de control 480-240/127 Vca con protección
Porta Fusibles seccionador por cada Sección con fusibles limitadores de corriente Gl/Gg.
Transformador de corriente tipo toroidal de núcleo cerrado
Transformador de control 480-240/127 Vca con protección
Perdidas muy Bajas
Las pérdidas totales del capacitor son menores a 0.5 Watt por kVAr, las pérdidas totales del banco automático (sin reactores), incluyendo los accesorios, tales como el controlador del FP y los contactores, son menores a 1.5 Watt por kVAr.
Larga Vida
Las propiedades del capacitor de bajas pérdidas y de auto regeneración, garantizan una larga vida del banco automático de capacitores WEG.
Diseño comparto, Fácil de instalar
El banco automático de capacitores WEG tiene dimensiones generales compactas y un acceso para cables de alimentación para su fácil instalación.
Alta Confiabilidad
El banco de capacitores WEG incorpora las características, altamente eficientes, de la tecnología de los capacitores WEG tipo seco. El uso del Controlador de energía reactiva línea PFW03 y de contactores para cargas capacitivas con resistencias de precarga, asegura una alta confiabilidad del equipo. Los capacitores WEG cumplen con requerimientos superiores a la norma europea IEC 831-1&2.
Aprobaciones: Bureau Veritas, CSA, DNV-GL, Lloyds Register of Shipping, RRR, Russian Maritime Register of Shipping, TÜV, UL+C-UL
Certificaciones: EAC, IK-CODE.
Codigo
Capacidad
Voltaje
Pasos
Precio
0
BCAW 600KVAR
480V
$
Filtro Activo con tecnología multinivel AFQm 30/60/100
Los filtros activos con tecnología multinivel AFQm de instalación en pared, constituyen la solución más completa para resolver los problemas de calidad de la energia causados, tanto en instalaciones trifásicas industriales como comerciales o de servicios, no únicamente por los armónicos, sino también por el consumo de potencia reactiva.
Las características y funciones implementadas son las siguientes:
Capacidad unitaria de filtrado para corrientes de 30 A, 60 A y 100 A.
Pequeño armario que se instala en pared. Facilidad en instalación por dimensiones.
Gama para instalaciones de 3 hilos (modelo 3W) o 4 hilos (modelo 4W).
Multirango de tensión y frecuencia (50/60 Hz)
Reducción de las corrientes armónicas hasta el orden de 50º armónico.
Frecuencias armónicas a filtrar seleccionables para lograr la máxima eficacia del filtro.
Compensación de potencia reactiva (inductiva/capacitiva).
Equilibrado de las corrientes de fase, mejora de consumo en el neutro (modelo 4W)
Si se requieren mayores capacidades de filtrado, hasta un máximo de 100 filtros pueden conectarse en paralelo (los filtros deben ser el mismo modelo de 3 ó 4 hilos).
Solución ideal para instalaciones, con gran cantidad de cargas monofásicas y trifásicas que sean generadoras de armónicos tales como ordenadores, SAI, luminarias, aparatos elevadores, aires acondicionados con variador, etc.
También para instalaciones que requieren una buena calidad de suministro con vistas a aumentar la eficiencia de la producción o a mejorar la continuidad de suministro del sistema.
Codigo
Capacidad
Pasos
Precio
AFQm30
30A
$
AFQm60
60A
$
AFQm90
90A
$
Filtro Activo con tecnología multinivel AFQm 100/200/300/400
Los filtros activos con tecnología multinivel AFQm de instalación en pared, constituyen la solución más completa para resolver los problemas de calidad de la energia causados, tanto en instalaciones trifásicas industriales como comerciales o de servicios, no únicamente por los armónicos, sino también por el consumo de potencia reactiva.
Las características y funciones implementadas son las siguientes:
Capacidad de filtrado por módulo de 100 A, capacidad por armario de 100 A a 400 A.
Armarios ampliables con módulos rack con dimensiones reducidas.
Gama para instalaciones de 3 hilos (modelo 3W) o 4 hilos (modelo 4W).
Multirango de tensión y frecuencia (50/60 Hz).
Reducción de las corrientes armónicas hasta el 50º armónico (2500 Hz).
Selección de las frecuencias armónicas que se deben filtrar para obtener la máxima efectividad del filtro.
Compensación de energía reactiva, tanto inductiva como capacitiva.
Equilibrado de la corriente de fase. En el modelo de 4W, ayuda también a la reducción del consumo en el neutro.
Si se precisa una capacidad más elevada, el sistema se puede ampliar con racks AFQm en paralelo (todos los filtros/racks deben ser del mismo modelo, de 3 o 4 hilos).
Solución ideal para instalaciones, con gran cantidad de cargas monofásicas y trifásicas que sean generadoras de armónicos tales como ordenadores, SAI, luminarias, aparatos elevadores, aires acondicionados con variador, etc.
También para instalaciones que requieren una buena calidad de suministro con vistas a aumentar la eficiencia de la producción o a mejorar la continuidad de suministro del sistema.
Codigo
Capacidad
Pasos
Precio
AFQm100
100A
$
AFQm200
200A
$
AFQm300
300A
$
AFQm400
400A
$

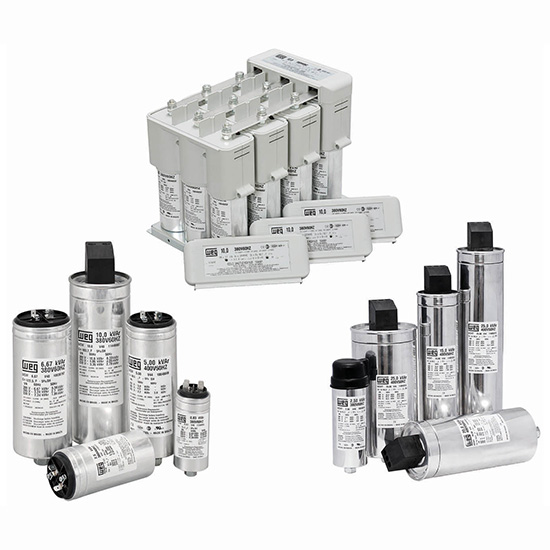

Unidades Capacitivas
Las unidades capacitivas monofásicas WEG, tipo UCW, son producidas con película de polipropileno metalizado auto-regenerativo utilizado en la corrección del factor de potencia de las instalaciones eléctricas.
Más información

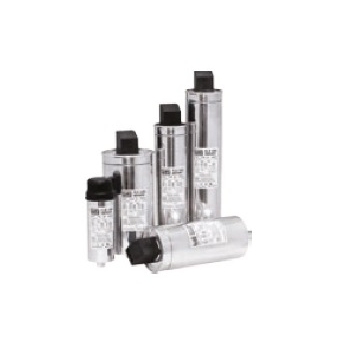

Los capacitores trifásicos WEG, tipo UCWT son formados por tres células capacitivas producidas con película de polipropileno metalizado auto-regenerativo, conectadas en triángulo y armadas en una botella de aluminio; g Resistores de descarga incorporados (30s, 1/10 Un) armados internamente; g Tornillo M12 incorporado al involucro con tuerca y arandela dentada inclusas para fijación de los capacitores en montaje vertical o horizontal;
Accesorios

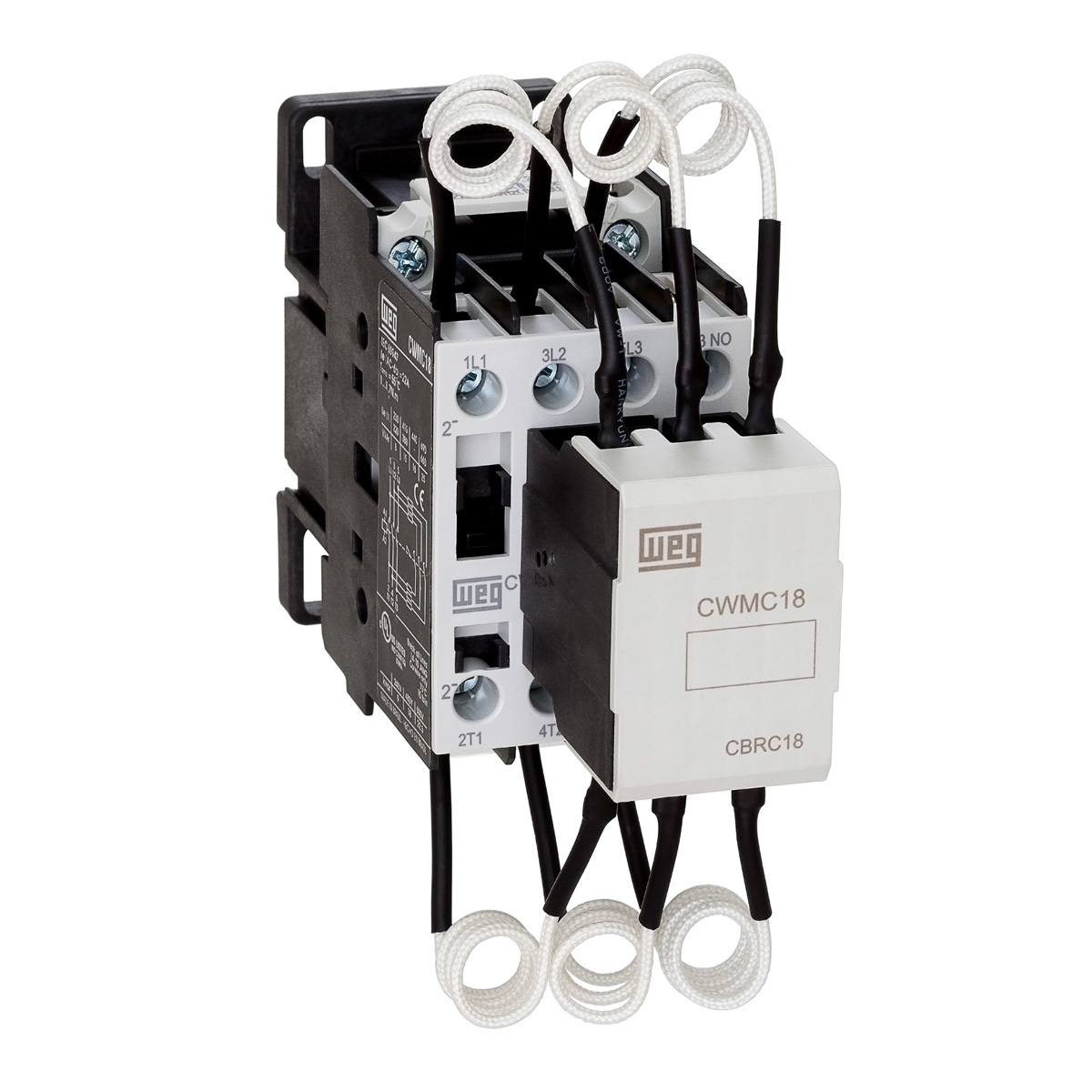

Los contactores especiales CWMC18, CWMC25, CWMC32, CWMC50, CWMC65 y CWMC80 fueron desarrollados especialmente para maniobra de condensadores para corrección de factor de potencia (categoría de empleo AC-6b). Su utilización posibilita el desempeño necesario para este tipo de aplicación.
Más información

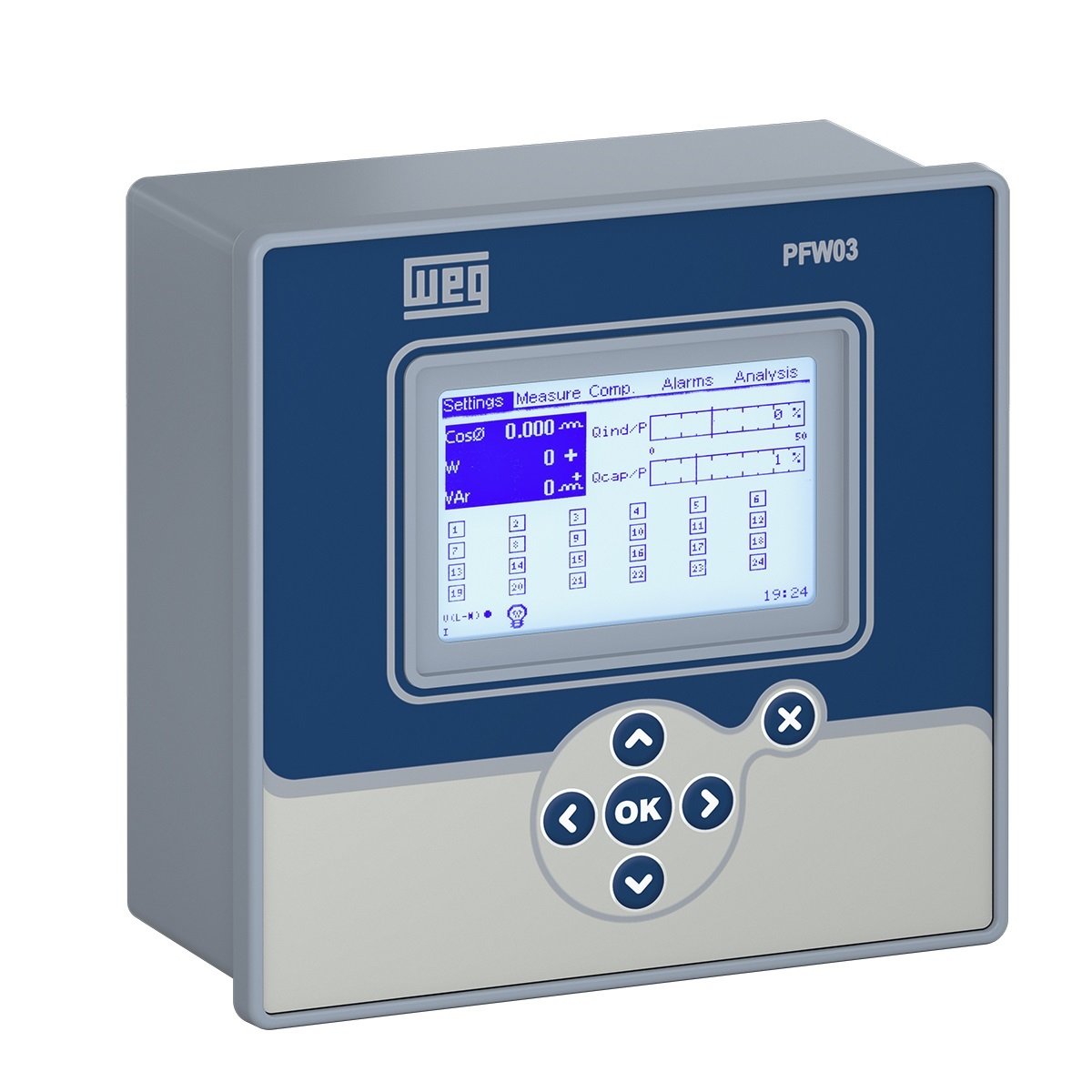

El PFW03 es un equipo de automatización destinado al monitoreo permanente de la potencia reactiva de la instalación y al control del factor de potencia. Este control en el PFW es hecho a través de la conexión y desconexión de las etapas de los condensadores. De esta forma, el Controlador Automático del Factor de Potencia capacita al sistema de distribución de potencia para operar con la máxima eficiencia, a través de la reducción de la potencia reactiva. Además de eso, informa parámetros eléctricos tales como: corriente, tensión, potencia, energía, demandas y valores máximos y mínimos.
