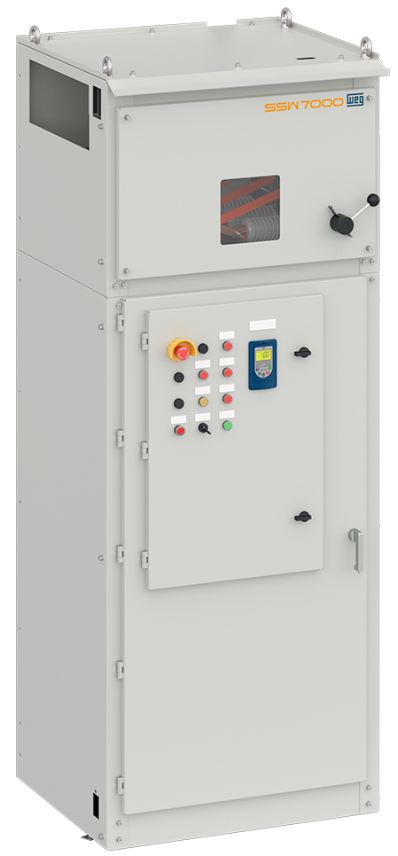

Arrancador Suave de Media Tensión SSW7000
El Arrancador Suave (SS7000) permite el control del arranque/parada y la protección de los motores de inducción trifásicos de media
tensión. Ofrecido en el rango de tensión de 2.3kVca a 13.8kVca,
atiende aplicaciones que requieren potencias del rango de 300 HP
a 16300 HP.
Constituido por:
Entrada: seccionador + contactor/interruptor – fusibles de media tensión en la protección de entrada, junto del seccionador + contactor.
Bypass integrado: contactor/interruptor–contactores y/ointerruptores de entrada y de bypass: en vacío.
Compartimiento de baja tensíon y media tensión totalmente aislados, comunicando vía fibra óptica.
Protección de falta-tierra por tensión o por corriente.
Protección activa del motor durante el régimen permanente de operación.
6 modos de arranques: control de par y de bombas, rampa de corriente y de tensión, límite de corriente y arranque directo.
Softwares de programación SuperDrive y WLP con licencia grátis
Rango de potencia: 300 HP hasta 16.300 HP (235kWhasta 12.200 kW).
Tensiones de alimentación: 2,3 kV hasta 13,8 kV.
Corriente Nominal de Salida: 70 A, 125 A, 180 A, 250 A,300 A, 360 A, 400 A, 500 A e 600 A.
Grado de Protección: IP41, IP54 y NEMA 12
Conexión con PC vía USB.
HMI: Interfaz Hombre Máquina con LCD gráfico.
Reloj de Tiempo Real (utilizado en el reporte de alarmas y también en el SoftPLC).
Tarjetas de red de comunicación.

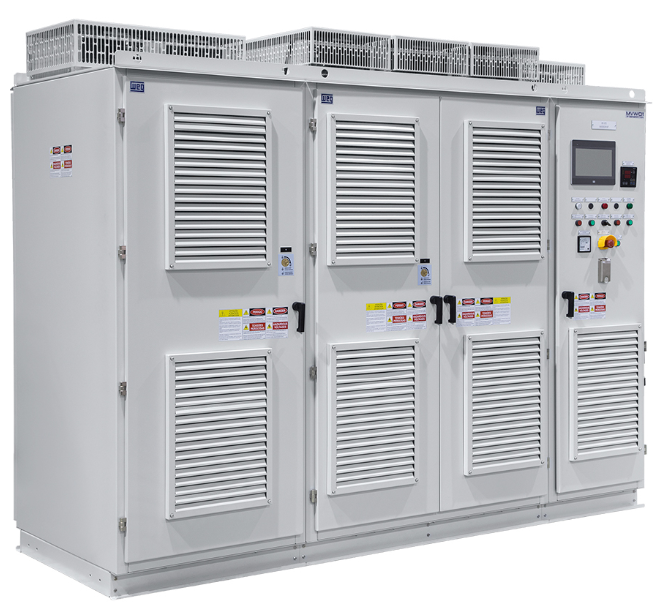

Convertidor de Frecuencia Media Tensión MVW01
La tercera generación del MV01 ofrece brazos de potencia con un
nuevo sistema de enfriamiento y un panel eléctrico con un nuevo
diseño de disipación térmica que permite un mayor rango de potencia
de salida cuando comparado con la versión anterior.
La tercera generación también ofrece una nueva pantalla IHM touch
screen que permite al usuario una fácil interacción para programar el
convertidor, acceder y leer parámetros, configurar el modo de visualización (tamaños de fuente, idiomas, colores, etc.), crear gráficas y,
además, a través de ventanas pop-up, ver los mensajes de texto como
alarmas, fallos, registros de errores, ayuda, etc.
Constituido por:
Última generación de semiconductores de potencia que permiten un mercado de reposición duradero.
Contiene un bajo número de semiconductores en el circuito depotencia, generando una alta confiabilidad.
Alta eficiencia energética.
Alta robustez contra cortocircuitos y sobrecorriente para el MV motor.
Alta respuesta dinámica en el control de velocidad.
Resistente a ambientes con altas temperaturas y alta concentración de partículas contaminantes.
Pantalla "Touch Screen" de 10 pulgadas montada
Rango de potencia: 300 HP hasta 16.300 HP (235kWhasta 12.200 kW).
Tensiones de alimentación: 2,3 kV hasta 13,8 kV.
Corriente Nominal de Salida: 70 A, 125 A, 180 A, 250 A,300 A, 360 A, 400 A, 500 A e 600 A.
Grado de Protección: IP41, IP54 y NEMA 12
Conexión con PC vía USB.
HMI: Interfaz Hombre Máquina con LCD gráfico.
Reloj de Tiempo Real (utilizado en el reporte de alarmas y también en el SoftPLC).
Tarjetas de red de comunicación.

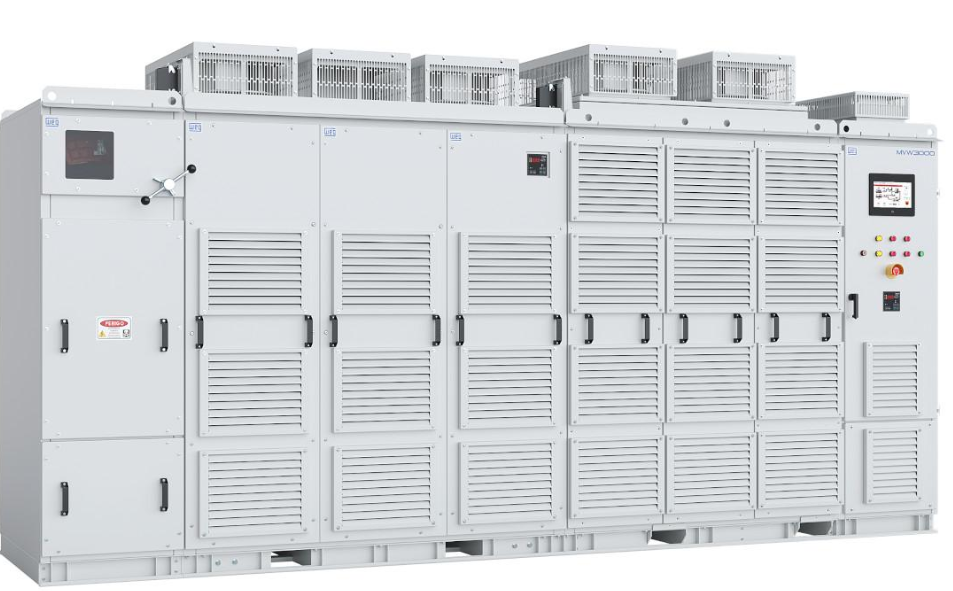

Convertidor de Frecuencia Media Tensión MVW3000
El Convertidor de Frecuencia de media tensión (MV3000) G4 (IoT
Ready) es una solución para el accionamiento y control de motores
a media tensión. Desarrollado con tecnología CHB (Cascaded
H-Bridge) con celdas de potencia de alta confiabilidad asociadas,
con el fin de dar servicio a motores de alta potencia a todos los
niveles de voltaje entre 1 kV y 13,8 kV AC.
Cuenta con una pantalla táctil HMI, que permite al operador una
fácil interacción para la programación, lecturas y alarmas con un
alto nivel de detalle.
La generación G4 (IoT Ready) incorpora un nuevo control con
mayor capacidad y conectividad, incluyendo el protocolo MQTT,
para una fácil integración con la plataforma de monitoreo y
gestión.
Al poder utilizarse en una amplia gama de aplicaciones industriales
que requieren control de velocidad variable, como compresores,
bombas, ventiladores, cintas transportadoras y molinos, el
MV3000-PRO es una solución eficiente y fiable que permitir el control
de la velocidad del proceso.
Constituido por:
Sistema detector de arco en el gabinete del transformador y de las células, de forma estándar.
Bajo contenido armónico, en conformidad com la IEEE 519, IEC61800-3 y G5/4-1.
Solución totalmente integrada.
Alto factor de potencia (>0,95).
Fácil mantenimiento, opciones de by-pass y celda redundante;
Células de potencia con condensadores de película plástica de larga duración.
Forma de onda de salida próxima a una onda senoidal.
Opciones de filtro de salida para distancias más largas desde los cables hasta el motor y motores no preparados para convertidores.
SoftPLC: Función de controlador lógico integrada en el convertidor y programable a través del software WPS con licencia gratuita.
Tensión del motor: 1,15 kV, a 13,8 kV.
Corriente del motor: hasta 1.520 A.
Tensión de entrada: 1,15 kV...13,8 kV.
Refrigeración a aire de alta eficiencia.
Interfaz intuitiva.
